TANIM:
DM :Dağıtıcı Menfezler Aerodinamik yapıdaki menfez kanatları istenilen
açıya yatay ve dikey yönde el ile kolayca ayarlanabilir. Çift sıra kanatlı
olarak imal edilmektedirler.
DM-Y : Dağıtıcı Menfez, ayarlanabilir yatay ön tek sıra kanatlı, arkadaki
kanat dikey tek sıra kanatlı
DM-D : Dağıtıcı Menfez, ayarlanabilir dikey ön tek sıra kanatlı, arkadaki
kanat yatay tek sıra kanatlı
MALZEME :
6063 Ekstrude aluminyum profilden mamul çerçeve ve kanatlar.
UYGULAMA :

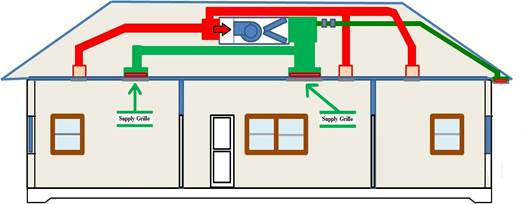

Dağıtıcı Menfezler; havalandırma sistemlerinde üfleme havasının
dağılımında kullanılır.
Duvara, alçıpana veya direk kanala monte edilebilir. 3±0,5m yükseklikteki
mekanlarda kullanıma uygundur.
YÜZEY KAPLAMASI :
·
Standart Kaplama, Natural
aluminyum eloksallı dır.
·
İsteğe bağlı olarak standart
renkler Ral 9010-9016 ve diğer renklerde
elektrostatik toz boyalı olarak imal edilebilir.

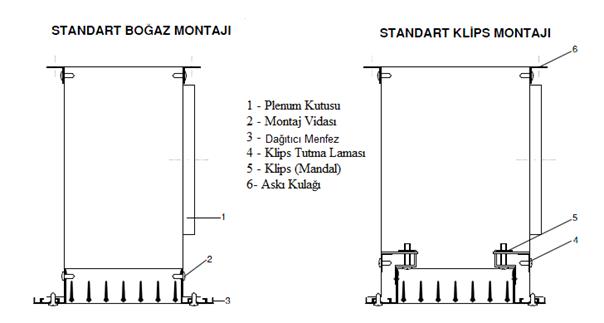

MONTAJ :
·
Standart olarak menfez çevresinde
4 mm çapında açılan havşalı deliklerden vida ile montajı yapılır.
·
Çerçevede delik istenmediği
durumlarda; Mandallı (klips) ve Yaylı (Susta) sistem kullanılmaktadır.
AKSESUARLAR :
·
İstenildiği takdirde üflenecek
hava miktarını ayarlamak için damper ilavesi mümkündür.
PKD: Paralel Kanatlı Damper
ZKD: Zıt Kanatlı Damper
·
PK: Plenum Kutusu
·
KK. Kör Kasa
STANDART ÖLÇÜLER :
W :
200-250-300-350-400-450-500-550-600-650-700-750-800-900-1000-1100-1200
H :
75-100-150-200-300-400-500
* Bu ölçülerin herhangi bir
konbinasyonu veya ara ölçüleri yapılabilir.
ÇERÇEVE TİPLERİ:
22mm çerçeve 32mm çerçeve 28mm
çerçeve
TEKNİK RESİMLER :
DAĞITICI
MENFEZ ÖLÇÜLERİ:
DAĞITICI
MENFEZ – PARALEL KANATLI DAMPERLİ ÖLÇÜLERİ
DM-PKD
DAĞITICI
MENFEZ – ZIT KANATLI DAMPERLİ ÖLÇÜLERİ
DM-ZKD
DAĞITICI MENFEZ HIZLI SEÇİM TABLOSU -1
|
Boğaz
Ölçüsü |
Effective Alan |
HAVA
HIZLARI m/s |
|||||||||||||||
|
1,5 |
m/s |
2,0 |
m/s |
2,5 |
m/s |
3,0 |
m/s |
4,0 |
m/s |
5,0 |
m/s |
6,0 |
m/s |
7,0 |
m/s |
||
|
100x100 |
0,006 |
32,40 |
m3/h |
43,20 |
m3/h |
54,00 |
m3/h |
64,80 |
m3/h |
86,40 |
m3/h |
108,00 |
m3/h |
129,60 |
m3/h |
151,20 |
m3/h |
|
100x150 |
0,009 |
48,60 |
m3/h |
64,80 |
m3/h |
81,00 |
m3/h |
97,20 |
m3/h |
129,60 |
m3/h |
162,00 |
m3/h |
194,40 |
m3/h |
226,80 |
m3/h |
|
100x200 |
0,012 |
64,80 |
m3/h |
86,40 |
m3/h |
108,00 |
m3/h |
129,60 |
m3/h |
172,80 |
m3/h |
216,00 |
m3/h |
259,20 |
m3/h |
302,40 |
m3/h |
|
100x250 |
0,015 |
81,00 |
m3/h |
108,00 |
m3/h |
135,00 |
m3/h |
162,00 |
m3/h |
216,00 |
m3/h |
270,00 |
m3/h |
324,00 |
m3/h |
378,00 |
m3/h |
|
100x300 |
0,018 |
97,20 |
m3/h |
129,60 |
m3/h |
162,00 |
m3/h |
194,40 |
m3/h |
259,20 |
m3/h |
324,00 |
m3/h |
388,80 |
m3/h |
453,60 |
m3/h |
|
150x150 |
0,014 |
75,60 |
m3/h |
100,80 |
m3/h |
126,00 |
m3/h |
151,20 |
m3/h |
201,60 |
m3/h |
252,00 |
m3/h |
302,40 |
m3/h |
352,80 |
m3/h |
|
150x200 |
0,019 |
102,60 |
m3/h |
136,80 |
m3/h |
171,00 |
m3/h |
205,20 |
m3/h |
273,60 |
m3/h |
342,00 |
m3/h |
410,40 |
m3/h |
478,80 |
m3/h |
|
150x250 |
0,023 |
124,20 |
m3/h |
165,60 |
m3/h |
207,00 |
m3/h |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
579,60 |
m3/h |
|
150x300 |
0,028 |
151,20 |
m3/h |
201,60 |
m3/h |
252,00 |
m3/h |
302,40 |
m3/h |
403,20 |
m3/h |
504,00 |
m3/h |
604,80 |
m3/h |
705,60 |
m3/h |
|
150x350 |
0,033 |
178,20 |
m3/h |
237,60 |
m3/h |
297,00 |
m3/h |
356,40 |
m3/h |
475,20 |
m3/h |
594,00 |
m3/h |
712,80 |
m3/h |
831,60 |
m3/h |
|
150x400 |
0,037 |
199,80 |
m3/h |
266,40 |
m3/h |
333,00 |
m3/h |
399,60 |
m3/h |
532,80 |
m3/h |
666,00 |
m3/h |
799,20 |
m3/h |
932,40 |
m3/h |
|
150x450 |
0,042 |
226,80 |
m3/h |
302,40 |
m3/h |
378,00 |
m3/h |
453,60 |
m3/h |
604,80 |
m3/h |
756,00 |
m3/h |
907,20 |
m3/h |
1058,40 |
m3/h |
|
150x500 |
0,047 |
253,80 |
m3/h |
338,40 |
m3/h |
423,00 |
m3/h |
507,60 |
m3/h |
676,80 |
m3/h |
846,00 |
m3/h |
1015,20 |
m3/h |
1184,40 |
m3/h |
|
150x600 |
0,056 |
302,40 |
m3/h |
403,20 |
m3/h |
504,00 |
m3/h |
604,80 |
m3/h |
806,40 |
m3/h |
1008,00 |
m3/h |
1209,60 |
m3/h |
1411,20 |
m3/h |
|
200x200 |
0,026 |
140,40 |
m3/h |
187,20 |
m3/h |
234,00 |
m3/h |
280,80 |
m3/h |
374,40 |
m3/h |
468,00 |
m3/h |
561,60 |
m3/h |
655,20 |
m3/h |
|
200x250 |
0,031 |
167,40 |
m3/h |
223,20 |
m3/h |
279,00 |
m3/h |
334,80 |
m3/h |
446,40 |
m3/h |
558,00 |
m3/h |
669,60 |
m3/h |
781,20 |
m3/h |
|
200x300 |
0,038 |
205,20 |
m3/h |
273,60 |
m3/h |
342,00 |
m3/h |
410,40 |
m3/h |
547,20 |
m3/h |
684,00 |
m3/h |
820,80 |
m3/h |
957,60 |
m3/h |
|
200x350 |
0,044 |
237,60 |
m3/h |
316,80 |
m3/h |
396,00 |
m3/h |
475,20 |
m3/h |
633,60 |
m3/h |
792,00 |
m3/h |
950,40 |
m3/h |
1108,80 |
m3/h |
|
200x400 |
0,050 |
270,00 |
m3/h |
360,00 |
m3/h |
450,00 |
m3/h |
540,00 |
m3/h |
720,00 |
m3/h |
900,00 |
m3/h |
1080,00 |
m3/h |
1260,00 |
m3/h |
|
200x450 |
0,056 |
302,40 |
m3/h |
403,20 |
m3/h |
504,00 |
m3/h |
604,80 |
m3/h |
806,40 |
m3/h |
1008,00 |
m3/h |
1209,60 |
m3/h |
1411,20 |
m3/h |
|
200x500 |
0,063 |
340,20 |
m3/h |
453,60 |
m3/h |
567,00 |
m3/h |
680,40 |
m3/h |
907,20 |
m3/h |
1134,00 |
m3/h |
1360,80 |
m3/h |
1587,60 |
m3/h |
|
200x600 |
0,075 |
405,00 |
m3/h |
540,00 |
m3/h |
675,00 |
m3/h |
810,00 |
m3/h |
1080,00 |
m3/h |
1350,00 |
m3/h |
1620,00 |
m3/h |
1890,00 |
m3/h |
|
200x700 |
0,088 |
475,20 |
m3/h |
633,60 |
m3/h |
792,00 |
m3/h |
950,40 |
m3/h |
1267,20 |
m3/h |
1584,00 |
m3/h |
1900,80 |
m3/h |
2217,60 |
m3/h |
|
200x800 |
0,100 |
540,00 |
m3/h |
720,00 |
m3/h |
900,00 |
m3/h |
1080,00 |
m3/h |
1440,00 |
m3/h |
1800,00 |
m3/h |
2160,00 |
m3/h |
2520,00 |
m3/h |
|
200x900 |
0,112 |
604,80 |
m3/h |
806,40 |
m3/h |
1008,00 |
m3/h |
1209,60 |
m3/h |
1612,80 |
m3/h |
2016,00 |
m3/h |
2419,20 |
m3/h |
2822,40 |
m3/h |
|
250x250 |
0,039 |
210,60 |
m3/h |
280,80 |
m3/h |
351,00 |
m3/h |
421,20 |
m3/h |
561,60 |
m3/h |
702,00 |
m3/h |
842,40 |
m3/h |
982,80 |
m3/h |
|
250x300 |
0,047 |
253,80 |
m3/h |
338,40 |
m3/h |
423,00 |
m3/h |
507,60 |
m3/h |
676,80 |
m3/h |
846,00 |
m3/h |
1015,20 |
m3/h |
1184,40 |
m3/h |
|
250x350 |
0,054 |
291,60 |
m3/h |
388,80 |
m3/h |
486,00 |
m3/h |
583,20 |
m3/h |
777,60 |
m3/h |
972,00 |
m3/h |
1166,40 |
m3/h |
1360,80 |
m3/h |
|
250x400 |
0,062 |
334,80 |
m3/h |
446,40 |
m3/h |
558,00 |
m3/h |
669,60 |
m3/h |
892,80 |
m3/h |
1116,00 |
m3/h |
1339,20 |
m3/h |
1562,40 |
m3/h |
|
250x450 |
0,069 |
372,60 |
m3/h |
496,80 |
m3/h |
621,00 |
m3/h |
745,20 |
m3/h |
993,60 |
m3/h |
1242,00 |
m3/h |
1490,40 |
m3/h |
1738,80 |
m3/h |
|
250x500 |
0,077 |
415,80 |
m3/h |
554,40 |
m3/h |
693,00 |
m3/h |
831,60 |
m3/h |
1108,80 |
m3/h |
1386,00 |
m3/h |
1663,20 |
m3/h |
1940,40 |
m3/h |
|
250x600 |
0,092 |
496,80 |
m3/h |
662,40 |
m3/h |
828,00 |
m3/h |
993,60 |
m3/h |
1324,80 |
m3/h |
1656,00 |
m3/h |
1987,20 |
m3/h |
2318,40 |
m3/h |
|
250x700 |
0,107 |
577,80 |
m3/h |
770,40 |
m3/h |
963,00 |
m3/h |
1155,60 |
m3/h |
1540,80 |
m3/h |
1926,00 |
m3/h |
2311,20 |
m3/h |
2696,40 |
m3/h |
|
250x800 |
0,123 |
664,20 |
m3/h |
885,60 |
m3/h |
1107,00 |
m3/h |
1328,40 |
m3/h |
1771,20 |
m3/h |
2214,00 |
m3/h |
2656,80 |
m3/h |
3099,60 |
m3/h |
|
250x900 |
0,138 |
745,20 |
m3/h |
993,60 |
m3/h |
1242,00 |
m3/h |
1490,40 |
m3/h |
1987,20 |
m3/h |
2484,00 |
m3/h |
2980,80 |
m3/h |
3477,60 |
m3/h |
|
250x1000 |
0,153 |
826,20 |
m3/h |
1101,60 |
m3/h |
1377,00 |
m3/h |
1652,40 |
m3/h |
2203,20 |
m3/h |
2754,00 |
m3/h |
3304,80 |
m3/h |
3855,60 |
m3/h |
|
300x300 |
0,056 |
302,40 |
m3/h |
403,20 |
m3/h |
504,00 |
m3/h |
604,80 |
m3/h |
806,40 |
m3/h |
1008,00 |
m3/h |
1209,60 |
m3/h |
1411,20 |
m3/h |
|
300x350 |
0,065 |
351,00 |
m3/h |
468,00 |
m3/h |
585,00 |
m3/h |
702,00 |
m3/h |
936,00 |
m3/h |
1170,00 |
m3/h |
1404,00 |
m3/h |
1638,00 |
m3/h |
|
300x400 |
0,075 |
405,00 |
m3/h |
540,00 |
m3/h |
675,00 |
m3/h |
810,00 |
m3/h |
1080,00 |
m3/h |
1350,00 |
m3/h |
1620,00 |
m3/h |
1890,00 |
m3/h |
|
300x450 |
0,083 |
448,20 |
m3/h |
597,60 |
m3/h |
747,00 |
m3/h |
896,40 |
m3/h |
1195,20 |
m3/h |
1494,00 |
m3/h |
1792,80 |
m3/h |
2091,60 |
m3/h |
|
300x500 |
0,093 |
502,20 |
m3/h |
669,60 |
m3/h |
837,00 |
m3/h |
1004,40 |
m3/h |
1339,20 |
m3/h |
1674,00 |
m3/h |
2008,80 |
m3/h |
2343,60 |
m3/h |
|
300x600 |
0,112 |
604,80 |
m3/h |
806,40 |
m3/h |
1008,00 |
m3/h |
1209,60 |
m3/h |
1612,80 |
m3/h |
2016,00 |
m3/h |
2419,20 |
m3/h |
2822,40 |
m3/h |
DAĞITICI MENFEZ HIZLI SEÇİM TABLOSU -2
|
Boğaz
Ölçüsü |
Effective
Alan |
HAVA
HIZLARI m/s |
|||||||||||||||
|
1,5 |
m/s |
2,0 |
m/s |
2,5 |
m/s |
3,0 |
m/s |
4,0 |
m/s |
5,0 |
m/s |
6,0 |
m/s |
7,0 |
m/s |
||
|
300x700 |
0,130 |
702,00 |
m3/h |
936,00 |
m3/h |
1170,00 |
m3/h |
1404,00 |
m3/h |
1872,00 |
m3/h |
2340,00 |
m3/h |
2808,00 |
m3/h |
3276,00 |
m3/h |
|
300x800 |
0,148 |
799,20 |
m3/h |
1065,60 |
m3/h |
1332,00 |
m3/h |
1598,40 |
m3/h |
2131,20 |
m3/h |
2664,00 |
m3/h |
3196,80 |
m3/h |
3729,60 |
m3/h |
|
300x900 |
0,167 |
901,80 |
m3/h |
1202,40 |
m3/h |
1503,00 |
m3/h |
1803,60 |
m3/h |
2404,80 |
m3/h |
3006,00 |
m3/h |
3607,20 |
m3/h |
4208,40 |
m3/h |
|
300x1000 |
0,185 |
999,00 |
m3/h |
1332,00 |
m3/h |
1665,00 |
m3/h |
1998,00 |
m3/h |
2664,00 |
m3/h |
3330,00 |
m3/h |
3996,00 |
m3/h |
4662,00 |
m3/h |
|
350x350 |
0,075 |
405,00 |
m3/h |
540,00 |
m3/h |
675,00 |
m3/h |
810,00 |
m3/h |
1080,00 |
m3/h |
1350,00 |
m3/h |
1620,00 |
m3/h |
1890,00 |
m3/h |
|
350x400 |
0,086 |
464,40 |
m3/h |
619,20 |
m3/h |
774,00 |
m3/h |
928,80 |
m3/h |
1238,40 |
m3/h |
1548,00 |
m3/h |
1857,60 |
m3/h |
2167,20 |
m3/h |
|
350x450 |
0,096 |
518,40 |
m3/h |
691,20 |
m3/h |
864,00 |
m3/h |
1036,80 |
m3/h |
1382,40 |
m3/h |
1728,00 |
m3/h |
2073,60 |
m3/h |
2419,20 |
m3/h |
|
350x500 |
0,107 |
577,80 |
m3/h |
770,40 |
m3/h |
963,00 |
m3/h |
1155,60 |
m3/h |
1540,80 |
m3/h |
1926,00 |
m3/h |
2311,20 |
m3/h |
2696,40 |
m3/h |
|
350x600 |
0,129 |
696,60 |
m3/h |
928,80 |
m3/h |
1161,00 |
m3/h |
1393,20 |
m3/h |
1857,60 |
m3/h |
2322,00 |
m3/h |
2786,40 |
m3/h |
3250,80 |
m3/h |
|
350x700 |
0,150 |
810,00 |
m3/h |
1080,00 |
m3/h |
1350,00 |
m3/h |
1620,00 |
m3/h |
2160,00 |
m3/h |
2700,00 |
m3/h |
3240,00 |
m3/h |
3780,00 |
m3/h |
|
350x800 |
0,171 |
923,40 |
m3/h |
1231,20 |
m3/h |
1539,00 |
m3/h |
1846,80 |
m3/h |
2462,40 |
m3/h |
3078,00 |
m3/h |
3693,60 |
m3/h |
4309,20 |
m3/h |
|
350x900 |
0,192 |
1036,80 |
m3/h |
1382,40 |
m3/h |
1728,00 |
m3/h |
2073,60 |
m3/h |
2764,80 |
m3/h |
3456,00 |
m3/h |
4147,20 |
m3/h |
4838,40 |
m3/h |
|
350x1000 |
0,213 |
1150,20 |
m3/h |
1533,60 |
m3/h |
1917,00 |
m3/h |
2300,40 |
m3/h |
3067,20 |
m3/h |
3834,00 |
m3/h |
4600,80 |
m3/h |
5367,60 |
m3/h |
|
400x400 |
0,099 |
534,60 |
m3/h |
712,80 |
m3/h |
891,00 |
m3/h |
1069,20 |
m3/h |
1425,60 |
m3/h |
1782,00 |
m3/h |
2138,40 |
m3/h |
2494,80 |
m3/h |
|
400x450 |
0,111 |
599,40 |
m3/h |
799,20 |
m3/h |
999,00 |
m3/h |
1198,80 |
m3/h |
1598,40 |
m3/h |
1998,00 |
m3/h |
2397,60 |
m3/h |
2797,20 |
m3/h |
|
400x500 |
0,124 |
669,60 |
m3/h |
892,80 |
m3/h |
1116,00 |
m3/h |
1339,20 |
m3/h |
1785,60 |
m3/h |
2232,00 |
m3/h |
2678,40 |
m3/h |
3124,80 |
m3/h |
|
400x600 |
0,148 |
799,20 |
m3/h |
1065,60 |
m3/h |
1332,00 |
m3/h |
1598,40 |
m3/h |
2131,20 |
m3/h |
2664,00 |
m3/h |
3196,80 |
m3/h |
3729,60 |
m3/h |
|
400x700 |
0,172 |
928,80 |
m3/h |
1238,40 |
m3/h |
1548,00 |
m3/h |
1857,60 |
m3/h |
2476,80 |
m3/h |
3096,00 |
m3/h |
3715,20 |
m3/h |
4334,40 |
m3/h |
|
400x800 |
0,197 |
1063,80 |
m3/h |
1418,40 |
m3/h |
1773,00 |
m3/h |
2127,60 |
m3/h |
2836,80 |
m3/h |
3546,00 |
m3/h |
4255,20 |
m3/h |
4964,40 |
m3/h |
|
400x900 |
0,221 |
1193,40 |
m3/h |
1591,20 |
m3/h |
1989,00 |
m3/h |
2386,80 |
m3/h |
3182,40 |
m3/h |
3978,00 |
m3/h |
4773,60 |
m3/h |
5569,20 |
m3/h |
|
400x1000 |
0,246 |
1328,40 |
m3/h |
1771,20 |
m3/h |
2214,00 |
m3/h |
2656,80 |
m3/h |
3542,40 |
m3/h |
4428,00 |
m3/h |
5313,60 |
m3/h |
6199,20 |
m3/h |
|
500x500 |
0,154 |
831,60 |
m3/h |
1108,80 |
m3/h |
1386,00 |
m3/h |
1663,20 |
m3/h |
2217,60 |
m3/h |
2772,00 |
m3/h |
3326,40 |
m3/h |
3880,80 |
m3/h |
|
500x600 |
0,184 |
993,60 |
m3/h |
1324,80 |
m3/h |
1656,00 |
m3/h |
1987,20 |
m3/h |
2649,60 |
m3/h |
3312,00 |
m3/h |
3974,40 |
m3/h |
4636,80 |
m3/h |
|
500x700 |
0,215 |
1161,00 |
m3/h |
1548,00 |
m3/h |
1935,00 |
m3/h |
2322,00 |
m3/h |
3096,00 |
m3/h |
3870,00 |
m3/h |
4644,00 |
m3/h |
5418,00 |
m3/h |
|
500x800 |
0,245 |
1323,00 |
m3/h |
1764,00 |
m3/h |
2205,00 |
m3/h |
2646,00 |
m3/h |
3528,00 |
m3/h |
4410,00 |
m3/h |
5292,00 |
m3/h |
6174,00 |
m3/h |
|
500x900 |
0,276 |
1490,40 |
m3/h |
1987,20 |
m3/h |
2484,00 |
m3/h |
2980,80 |
m3/h |
3974,40 |
m3/h |
4968,00 |
m3/h |
5961,60 |
m3/h |
6955,20 |
m3/h |
|
500x1000 |
0,306 |
1652,40 |
m3/h |
2203,20 |
m3/h |
2754,00 |
m3/h |
3304,80 |
m3/h |
4406,40 |
m3/h |
5508,00 |
m3/h |
6609,60 |
m3/h |
7711,20 |
m3/h |
|
600x600 |
0,221 |
1193,40 |
m3/h |
1591,20 |
m3/h |
1989,00 |
m3/h |
2386,80 |
m3/h |
3182,40 |
m3/h |
3978,00 |
m3/h |
4773,60 |
m3/h |
5569,20 |
m3/h |
|
600x700 |
0,257 |
1387,80 |
m3/h |
1850,40 |
m3/h |
2313,00 |
m3/h |
2775,60 |
m3/h |
3700,80 |
m3/h |
4626,00 |
m3/h |
5551,20 |
m3/h |
6476,40 |
m3/h |
|
600x800 |
0,294 |
1587,60 |
m3/h |
2116,80 |
m3/h |
2646,00 |
m3/h |
3175,20 |
m3/h |
4233,60 |
m3/h |
5292,00 |
m3/h |
6350,40 |
m3/h |
7408,80 |
m3/h |
|
600x900 |
0,330 |
1782,00 |
m3/h |
2376,00 |
m3/h |
2970,00 |
m3/h |
3564,00 |
m3/h |
4752,00 |
m3/h |
5940,00 |
m3/h |
7128,00 |
m3/h |
8316,00 |
m3/h |
|
600x1000 |
0,366 |
1976,40 |
m3/h |
2635,20 |
m3/h |
3294,00 |
m3/h |
3952,80 |
m3/h |
5270,40 |
m3/h |
6588,00 |
m3/h |
7905,60 |
m3/h |
9223,20 |
m3/h |
|
600x1200 |
0,439 |
2370,60 |
m3/h |
3160,80 |
m3/h |
3951,00 |
m3/h |
4741,20 |
m3/h |
6321,60 |
m3/h |
7902,00 |
m3/h |
9482,40 |
m3/h |
11062,80 |
m3/h |
|
800x800 |
0,390 |
2106,00 |
m3/h |
2808,00 |
m3/h |
3510,00 |
m3/h |
4212,00 |
m3/h |
5616,00 |
m3/h |
7020,00 |
m3/h |
8424,00 |
m3/h |
9828,00 |
m3/h |
|
800x900 |
0,439 |
2370,60 |
m3/h |
3160,80 |
m3/h |
3951,00 |
m3/h |
4741,20 |
m3/h |
6321,60 |
m3/h |
7902,00 |
m3/h |
9482,40 |
m3/h |
11062,80 |
m3/h |
|
800x1000 |
0,487 |
2629,80 |
m3/h |
3506,40 |
m3/h |
4383,00 |
m3/h |
5259,60 |
m3/h |
7012,80 |
m3/h |
8766,00 |
m3/h |
10519,20 |
m3/h |
12272,40 |
m3/h |
|
800x1100 |
0,536 |
2894,40 |
m3/h |
3859,20 |
m3/h |
4824,00 |
m3/h |
5788,80 |
m3/h |
7718,40 |
m3/h |
9648,00 |
m3/h |
11577,60 |
m3/h |
13507,20 |
m3/h |
|
800x1200 |
0,584 |
3153,60 |
m3/h |
4204,80 |
m3/h |
5256,00 |
m3/h |
6307,20 |
m3/h |
8409,60 |
m3/h |
10512,00 |
m3/h |
12614,40 |
m3/h |
14716,80 |
m3/h |
|
900x900 |
0,493 |
2662,20 |
m3/h |
3549,60 |
m3/h |
4437,00 |
m3/h |
5324,40 |
m3/h |
7099,20 |
m3/h |
8874,00 |
m3/h |
10648,80 |
m3/h |
12423,60 |
m3/h |
|
900x1000 |
0,548 |
2959,20 |
m3/h |
3945,60 |
m3/h |
4932,00 |
m3/h |
5918,40 |
m3/h |
7891,20 |
m3/h |
9864,00 |
m3/h |
11836,80 |
m3/h |
13809,60 |
m3/h |
|
900x1100 |
0,602 |
3250,80 |
m3/h |
4334,40 |
m3/h |
5418,00 |
m3/h |
6501,60 |
m3/h |
8668,80 |
m3/h |
10836,00 |
m3/h |
13003,20 |
m3/h |
15170,40 |
m3/h |
|
900x1200 |
0,656 |
3542,40 |
m3/h |
4723,20 |
m3/h |
5904,00 |
m3/h |
7084,80 |
m3/h |
9446,40 |
m3/h |
11808,00 |
m3/h |
14169,60 |
m3/h |
16531,20 |
m3/h |
|
1000x1000 |
0,602 |
3250,80 |
m3/h |
4334,40 |
m3/h |
5418,00 |
m3/h |
6501,60 |
m3/h |
8668,80 |
m3/h |
10836,00 |
m3/h |
13003,20 |
m3/h |
15170,40 |
m3/h |
DAĞITICI
MENFEZ SEÇİMİ
1-
Mahal için gerekli hava debisi tesbit edilir.
2-
Bu debi kaç menfezden üflenmek isteniyorsa sayı
belirlenir.
3-
Mahal konfor şartlarına göre hava hızı belirlenir.
4-
Debi ve hız değerlerinden efektif alan bulunur.
5-
Efektif alan tablosundan alternatif ölçüler bulunur.
VERİ
DİYAGRAMLARI
Tablo -1

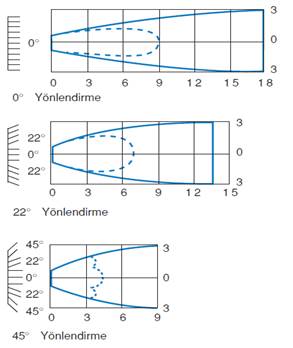

ATIŞ MESAFESİ
Kanat Açıları Tavan
Etkisi
Değişik Kanatlar için Düzeltme Tablosu
Diğer Vt (m/s) ler için Düzeltme Tablosu
|
Üfleme Açısı |
22º |
45º |
|
Lt |
x 0,77 |
x 0,55 |
|
Vk |
x 1,15 |
x 1,25 |
|
Pt |
x 1,3 |
x 1,6 |
|
NR |
+3 |
+5 |
|
Vt (m/s) |
0,25 |
0,375 |
0,5 |
0,625 |
|
|
Lt |
A |
x 1 |
x 0,67 |
x 0,5 |
x 0,4 |
|
B |
x 0,7 |
x 0,47 |
x 0,35 |
x 0,28 |
|
Tablo -3
Tablo -2
BAZI
UYGULAMALARDA MENFEZ İÇİN TAVSİYE EDİLEN HAVA ÇIKIŞ HIZLARI
|
UYGULAMA |
|
ÜFLEME HIZI ( m/s ) |
|
|
Ameliyathane |
1,5 - 2,0 |
||
|
Radyo, Film Sütudyosu |
1,5 - 2,0 |
||
|
Hastane |
2,0 - 4,0 |
||
|
Otel Odası, Ofis, Konut |
2,0 - 4,0 |
||
|
Konser Salonu, Kütüphane |
2,5 - 5,0 |
||
|
Banka, Konferans Salonu |
2,5 - 5,0 |
||
|
Alışveriş Merkezi, Restaurant |
2,5 - 6,0 |
||
|
Tiyatro, Sinema |
|||
|
Süpermarket, Fabrika, Depo |
4,0 - 8,0 |
||
|
Endüstriyel Mutfak |
|||
DAĞITICI

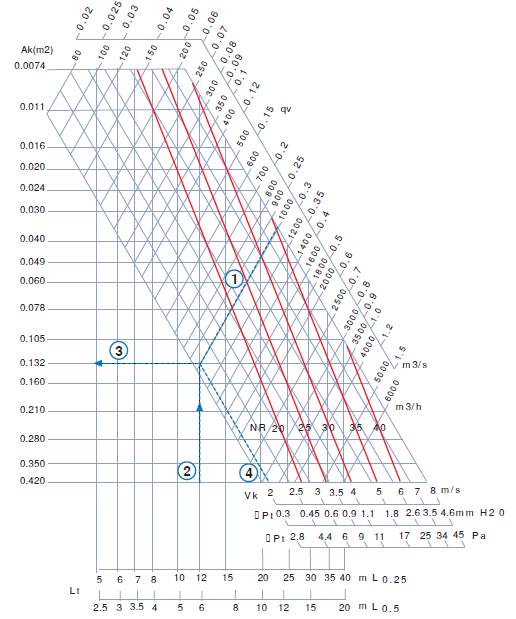

MENFEZ SEÇİM DİYAGRAMI
Diyagram 1
Notlar:
1 -
Seçim diyagramındaki değerler izometrik hava atışına göre düzenlenmiş, tavan
etkisi dahil olarak hesaplanmıştır.
2 -
Tavan Yüksekliği 3±0,5m olarak kabul edilmiştir.
3 –
Damper %100 açık olarak hesaplanmıştır.

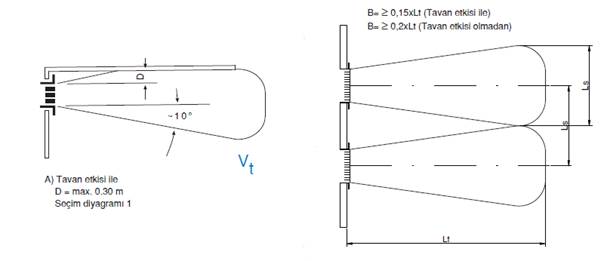

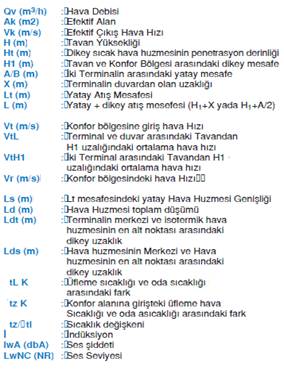

Tanımlamalar
Örnek Menfez Seçimi :
Qv
= 1000 m3/h , Oda Uzunluğu : 12 m, Vt :
0,25
Sonuç :
Diyagram
1’den; Ak : 0,132m2 (3) , WxH : 1200x150mm , Pt : 2,8 Pa , Lt : 12m , Vk: 2,1m/s (4) Seçilir.

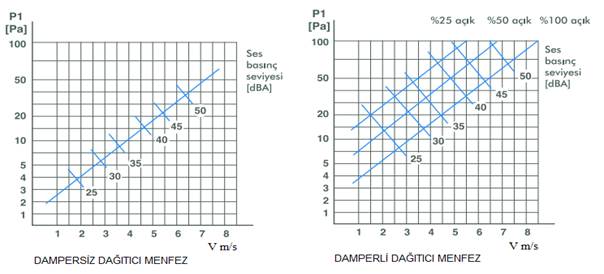

BASINÇ KAYIP VE SES
DEĞERLERİ

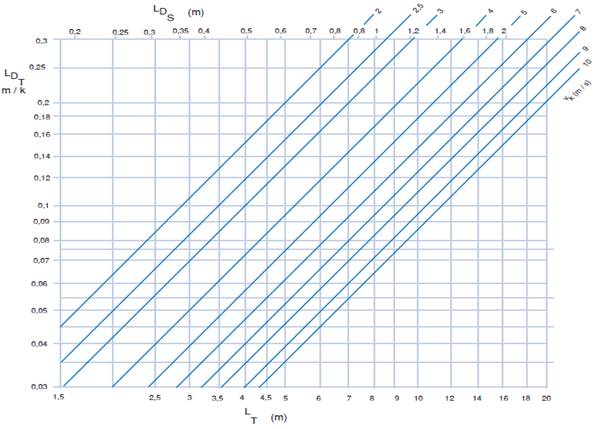

HAVA HÜZMESİ DÜŞÜŞ DİYAGRAMI
Diyagram 2
HAVA HÜZMESİ DÜŞÜMÜ
Açıklama :
Toplam hava hüzmesi düşümü hava hüzmesi merkezi ile hava
hüzmesinin Vt (m/s) değerine ulatığı en düşük nokta arasında ki dikey
uzaklıktır. Toplam hava hüzmesi düşümü iki bileşenden oluşmaktadır.
Ld = Lds + Ldt
1.
İsometrik atışta Lds hava hüzmesinin merkezi ve en
düşük noktası arasındaki dikey mesafedir.
2.
İsometrik olmayan atışta ise Ldt merkezin merkezi ve
hava hüzmesinin merkezi arasındaki dikey mesafedir.

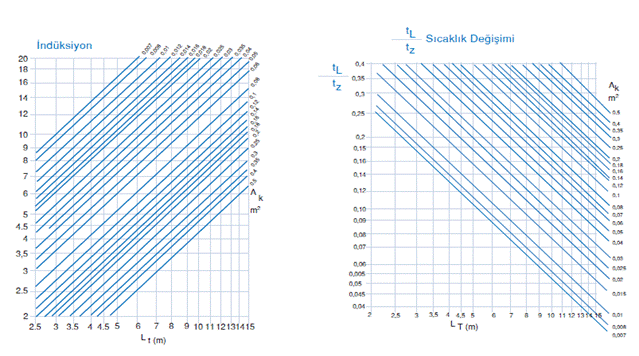

Diyagram -3
TL / TZ : Sıcaklık Değişimi
|
TL (K) : Oda sıcaklığı ile hava hüzmesi merkez
sıcaklığı arasındaki maksimum sıcaklık farkı |
|
Tz (K) : Oda sıcaklığı ile dağıtıcı hava sıcaklığı arasındaki
maksimum sıcaklık farkı |
|
I :İnduksiyon |
MONTAJ
DETAYI
VİDA MONTAJ
DELİĞİ YERLEŞİMİ
|
W /L |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1500 |
|
100 |
A |
A |
A |
A |
A |
C |
C |
C |
D |
D |
|
150 |
|
A |
A |
A |
A |
C |
C |
C |
D |
D |
|
200 |
|
|
|
B |
B |
C |
C |
C |
D |
D |
|
300 |
|
|
|
|
B |
C |
C |
C |
D |
D |
ARA KAYIT YERLERŞİMİ
DAĞITICI
MENFEZ PLENUM KUTUSU MONTAJ DETAYI
1 - ÜSTTEN
GİRİŞLİ PLENUM KUTUSU MONTAJ DETAYI
2 - YANDAN
GİRİŞLİ PLENUM KUTUSU MONTAJ DETAYI
DAĞITICI
MENFEZ SİPARİŞ PARAMETRELERİ
|
DM |
Y |
28 |
PKD |
FB9010 |
VD |
W
300X200 |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
||
|
DM-Y: Yatay Kanatlı |
|
|
W:
Boğaz (iç) Ölçüsü |
||||
|
DM-D: Dikey Kanatlı |
|
|
C:
Çerçeve (dış) ölçüsü |
||||
|
|
|||||||
|
|
00:
Montajsız |
||||||
|
22: Frame=22mm 28: Frame=28mm |
VD:
Vidalı Montaj |
||||||
|
32: Frame=32mm |
KL:
Klipsli (Mandal) Montaj |
||||||
|
|
ST: Susta
(Yaylı) Montaj |
||||||
|
000: Dampersiz |
00:
Boyasız |
||||||
|
ZKD: Zıt Kanatlı Damper |
EL:
Eloksallı |
||||||
|
PKD: ParalleL Kanatlı Damper |
FB----:
Fırın Boyalı -- Kodu |
||||||
