TANIM:
Sabit tek sıra kanatlı, Açılı Kanatlı menfezlerdir.
LM1 : Lineer menfez, 15º açılı sabit kanatlı
LM2 : Lineer menfez, 15º açılı sabit ince kanatlı
LM3 : Lineer menfez, 35º açılı sabit kanatlı
LM-Y 1,2,3 : Lineer menfez yer uygulamaları için kör kasalı ve kasasız
MALZEME
:
6063 Ekstrude aluminyum profilden mamul çerçeve ve kanatlar.
UYGULAMA
:
Lineer menfez düşük sıcaklık
farklarına sahip sıcak yada soğuk şartlandırılmış havanın dağıtımında; yada
dönüş havasının toplanmasında kullanıma uygundur. Menfez duvar, yer, pencere
önlerinde uygulanabilir. Fan-coil,
radyatör uygulamalarında, yükseltilmiş döşemelerde, hat boyunca havalandırma
gerektiren üfleme ve emişler de yerlerde tavanda, yer döşemelerinde ve daha
birçok değişik uygulamada kullanılabilir.
YÜZEY
KAPLAMASI :
·
Standart Kaplama, Natural
aluminyum eloksallı dır.
·
İsteğe bağlı olarak standart
renkler Ral 9010-9016 ve diğer renklerde
elektrostatik toz boyalı olarak imal edilebilir.
MONTAJ
:
·
Standart olarak menfez çevresinde
4 mm çapında açılan havşalı deliklerden vida ile montajı yapılır.
·
Çerçevede delik istenmediği
durumlarda; Mandallı (klips) ve Yaylı (Susta) sistem kullanılmaktadır.
AKSESUARLAR
:
·
İstenildiği takdirde, hava
miktarını ayarlamak için damper ilavesi mümkündür.
PKD: Paralel Kanatlı Damper
ZKD: Zıt Kanatlı Damper
·
PK: Plenum Kutusu
·
KK. Kör Kasa
STANDART ÖLÇÜLER :
W :
250-300-350-400-450-500-550-600-650-700-750-800-900-1000-1100-1200-1300-1400-1500
H :
50-75-100-125-150-175-200-225-250-300-400-500-600
* Bu ölçülerin herhangi bir
konbinasyonu veya ara ölçüleri yapılabilir.
ÇERÇEVE TİPLERİ :
17mm çerçeve
22mm çerçeve
32mm çerçeve
KANAT TİPLERİ :
ÇERÇEVESİZ LİNEER MENFEZ :
YER LİNEER MENFEZ KANAT ÇEŞİTLERİ
KÖR KASALI YER LİNEER MENFEZ
KÖŞE LİNEER MENFEZ
LM1
HIZLI SEÇİM TABLOSU
|
Boğaz
Ölçüsü |
Effective
Area |
HAVA
HIZLARI m/s |
|||||||||||||||
|
1,5 |
m/s |
2,0 |
m/s |
2,5 |
m/s |
3,0 |
m/s |
4,0 |
m/s |
5,0 |
m/s |
6,0 |
m/s |
7,0 |
m/s |
||
|
200x75 |
0,010 |
54,00 |
m3/h |
72,00 |
m3/h |
90,00 |
m3/h |
108,00 |
m3/h |
144,00 |
m3/h |
180,00 |
m3/h |
216,00 |
m3/h |
252,00 |
m3/h |
|
250x75 |
0,013 |
70,20 |
m3/h |
93,60 |
m3/h |
117,00 |
m3/h |
140,40 |
m3/h |
187,20 |
m3/h |
234,00 |
m3/h |
280,80 |
m3/h |
327,60 |
m3/h |
|
300x75 |
0,015 |
81,00 |
m3/h |
108,00 |
m3/h |
135,00 |
m3/h |
162,00 |
m3/h |
216,00 |
m3/h |
270,00 |
m3/h |
324,00 |
m3/h |
378,00 |
m3/h |
|
400x75 |
0,020 |
108,00 |
m3/h |
144,00 |
m3/h |
180,00 |
m3/h |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
504,00 |
m3/h |
|
450x75 |
0,023 |
124,20 |
m3/h |
165,60 |
m3/h |
207,00 |
m3/h |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
579,60 |
m3/h |
|
500x75 |
0,025 |
135,00 |
m3/h |
180,00 |
m3/h |
225,00 |
m3/h |
270,00 |
m3/h |
360,00 |
m3/h |
450,00 |
m3/h |
540,00 |
m3/h |
630,00 |
m3/h |
|
600x75 |
0,030 |
162,00 |
m3/h |
216,00 |
m3/h |
270,00 |
m3/h |
324,00 |
m3/h |
432,00 |
m3/h |
540,00 |
m3/h |
648,00 |
m3/h |
756,00 |
m3/h |
|
700x75 |
0,035 |
189,00 |
m3/h |
252,00 |
m3/h |
315,00 |
m3/h |
378,00 |
m3/h |
504,00 |
m3/h |
630,00 |
m3/h |
756,00 |
m3/h |
882,00 |
m3/h |
|
800x75 |
0,040 |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
576,00 |
m3/h |
720,00 |
m3/h |
864,00 |
m3/h |
1008,00 |
m3/h |
|
1000x75 |
0,050 |
270,00 |
m3/h |
360,00 |
m3/h |
450,00 |
m3/h |
540,00 |
m3/h |
720,00 |
m3/h |
900,00 |
m3/h |
1080,00 |
m3/h |
1260,00 |
m3/h |
|
200x100 |
0,013 |
70,20 |
m3/h |
93,60 |
m3/h |
117,00 |
m3/h |
140,40 |
m3/h |
187,20 |
m3/h |
234,00 |
m3/h |
280,80 |
m3/h |
327,60 |
m3/h |
|
250x100 |
0,017 |
91,80 |
m3/h |
122,40 |
m3/h |
153,00 |
m3/h |
183,60 |
m3/h |
244,80 |
m3/h |
306,00 |
m3/h |
367,20 |
m3/h |
428,40 |
m3/h |
|
300x100 |
0,020 |
108,00 |
m3/h |
144,00 |
m3/h |
180,00 |
m3/h |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
504,00 |
m3/h |
|
400x100 |
0,027 |
145,80 |
m3/h |
194,40 |
m3/h |
243,00 |
m3/h |
291,60 |
m3/h |
388,80 |
m3/h |
486,00 |
m3/h |
583,20 |
m3/h |
680,40 |
m3/h |
|
450x100 |
0,030 |
162,00 |
m3/h |
216,00 |
m3/h |
270,00 |
m3/h |
324,00 |
m3/h |
432,00 |
m3/h |
540,00 |
m3/h |
648,00 |
m3/h |
756,00 |
m3/h |
|
500x100 |
0,033 |
178,20 |
m3/h |
237,60 |
m3/h |
297,00 |
m3/h |
356,40 |
m3/h |
475,20 |
m3/h |
594,00 |
m3/h |
712,80 |
m3/h |
831,60 |
m3/h |
|
600x100 |
0,040 |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
576,00 |
m3/h |
720,00 |
m3/h |
864,00 |
m3/h |
1008,00 |
m3/h |
|
700x100 |
0,047 |
253,80 |
m3/h |
338,40 |
m3/h |
423,00 |
m3/h |
507,60 |
m3/h |
676,80 |
m3/h |
846,00 |
m3/h |
1015,20 |
m3/h |
1184,40 |
m3/h |
|
800x100 |
0,053 |
286,20 |
m3/h |
381,60 |
m3/h |
477,00 |
m3/h |
572,40 |
m3/h |
763,20 |
m3/h |
954,00 |
m3/h |
1144,80 |
m3/h |
1335,60 |
m3/h |
|
1000x100 |
0,067 |
361,80 |
m3/h |
482,40 |
m3/h |
603,00 |
m3/h |
723,60 |
m3/h |
964,80 |
m3/h |
1206,00 |
m3/h |
1447,20 |
m3/h |
1688,40 |
m3/h |
|
200x150 |
0,020 |
108,00 |
m3/h |
144,00 |
m3/h |
180,00 |
m3/h |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
504,00 |
m3/h |
|
250x150 |
0,025 |
135,00 |
m3/h |
180,00 |
m3/h |
225,00 |
m3/h |
270,00 |
m3/h |
360,00 |
m3/h |
450,00 |
m3/h |
540,00 |
m3/h |
630,00 |
m3/h |
|
300x150 |
0,030 |
162,00 |
m3/h |
216,00 |
m3/h |
270,00 |
m3/h |
324,00 |
m3/h |
432,00 |
m3/h |
540,00 |
m3/h |
648,00 |
m3/h |
756,00 |
m3/h |
|
400x150 |
0,040 |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
576,00 |
m3/h |
720,00 |
m3/h |
864,00 |
m3/h |
1008,00 |
m3/h |
|
450x150 |
0,045 |
243,00 |
m3/h |
324,00 |
m3/h |
405,00 |
m3/h |
486,00 |
m3/h |
648,00 |
m3/h |
810,00 |
m3/h |
972,00 |
m3/h |
1134,00 |
m3/h |
|
500x150 |
0,050 |
270,00 |
m3/h |
360,00 |
m3/h |
450,00 |
m3/h |
540,00 |
m3/h |
720,00 |
m3/h |
900,00 |
m3/h |
1080,00 |
m3/h |
1260,00 |
m3/h |
|
600x150 |
0,060 |
324,00 |
m3/h |
432,00 |
m3/h |
540,00 |
m3/h |
648,00 |
m3/h |
864,00 |
m3/h |
1080,00 |
m3/h |
1296,00 |
m3/h |
1512,00 |
m3/h |
|
700x150 |
0,070 |
378,00 |
m3/h |
504,00 |
m3/h |
630,00 |
m3/h |
756,00 |
m3/h |
1008,00 |
m3/h |
1260,00 |
m3/h |
1512,00 |
m3/h |
1764,00 |
m3/h |
|
800x150 |
0,080 |
432,00 |
m3/h |
576,00 |
m3/h |
720,00 |
m3/h |
864,00 |
m3/h |
1152,00 |
m3/h |
1440,00 |
m3/h |
1728,00 |
m3/h |
2016,00 |
m3/h |
|
1000x150 |
0,100 |
540,00 |
m3/h |
720,00 |
m3/h |
900,00 |
m3/h |
1080,00 |
m3/h |
1440,00 |
m3/h |
1800,00 |
m3/h |
2160,00 |
m3/h |
2520,00 |
m3/h |
|
200x200 |
0,027 |
145,80 |
m3/h |
194,40 |
m3/h |
243,00 |
m3/h |
291,60 |
m3/h |
388,80 |
m3/h |
486,00 |
m3/h |
583,20 |
m3/h |
680,40 |
m3/h |
|
250x200 |
0,033 |
178,20 |
m3/h |
237,60 |
m3/h |
297,00 |
m3/h |
356,40 |
m3/h |
475,20 |
m3/h |
594,00 |
m3/h |
712,80 |
m3/h |
831,60 |
m3/h |
|
300x200 |
0,040 |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
576,00 |
m3/h |
720,00 |
m3/h |
864,00 |
m3/h |
1008,00 |
m3/h |
|
400x200 |
0,053 |
286,20 |
m3/h |
381,60 |
m3/h |
477,00 |
m3/h |
572,40 |
m3/h |
763,20 |
m3/h |
954,00 |
m3/h |
1144,80 |
m3/h |
1335,60 |
m3/h |
|
450x200 |
0,060 |
324,00 |
m3/h |
432,00 |
m3/h |
540,00 |
m3/h |
648,00 |
m3/h |
864,00 |
m3/h |
1080,00 |
m3/h |
1296,00 |
m3/h |
1512,00 |
m3/h |
|
500x200 |
0,067 |
361,80 |
m3/h |
482,40 |
m3/h |
603,00 |
m3/h |
723,60 |
m3/h |
964,80 |
m3/h |
1206,00 |
m3/h |
1447,20 |
m3/h |
1688,40 |
m3/h |
|
600x200 |
0,080 |
432,00 |
m3/h |
576,00 |
m3/h |
720,00 |
m3/h |
864,00 |
m3/h |
1152,00 |
m3/h |
1440,00 |
m3/h |
1728,00 |
m3/h |
2016,00 |
m3/h |
|
700x200 |
0,093 |
502,20 |
m3/h |
669,60 |
m3/h |
837,00 |
m3/h |
1004,40 |
m3/h |
1339,20 |
m3/h |
1674,00 |
m3/h |
2008,80 |
m3/h |
2343,60 |
m3/h |
|
800x200 |
0,107 |
577,80 |
m3/h |
770,40 |
m3/h |
963,00 |
m3/h |
1155,60 |
m3/h |
1540,80 |
m3/h |
1926,00 |
m3/h |
2311,20 |
m3/h |
2696,40 |
m3/h |
|
1000x200 |
0,133 |
718,20 |
m3/h |
957,60 |
m3/h |
1197,00 |
m3/h |
1436,40 |
m3/h |
1915,20 |
m3/h |
2394,00 |
m3/h |
2872,80 |
m3/h |
3351,60 |
m3/h |
|
1000x250 |
0,167 |
901,80 |
m3/h |
1202,40 |
m3/h |
1503,00 |
m3/h |
1803,60 |
m3/h |
2404,80 |
m3/h |
3006,00 |
m3/h |
3607,20 |
m3/h |
4208,40 |
m3/h |
|
1000x300 |
0,200 |
1080,00 |
m3/h |
1440,00 |
m3/h |
1800,00 |
m3/h |
2160,00 |
m3/h |
2880,00 |
m3/h |
3600,00 |
m3/h |
4320,00 |
m3/h |
5040,00 |
m3/h |
|
1000x400 |
0,267 |
1441,80 |
m3/h |
1922,40 |
m3/h |
2403,00 |
m3/h |
2883,60 |
m3/h |
3844,80 |
m3/h |
4806,00 |
m3/h |
5767,20 |
m3/h |
6728,40 |
m3/h |
LM2
- LM3 HIZLI SEÇİM TABLOSU
|
Boğaz
Ölçüsü |
Effective
Area |
HAVA
HIZLARI m/s |
|||||||||||||||
|
1,5 |
m/s |
2,0 |
m/s |
2,5 |
m/s |
3,0 |
m/s |
4,0 |
m/s |
5,0 |
m/s |
6,0 |
m/s |
7,0 |
m/s |
||
|
200x75 |
0,012 |
64,80 |
m3/h |
86,40 |
m3/h |
108,00 |
m3/h |
129,60 |
m3/h |
172,80 |
m3/h |
216,00 |
m3/h |
259,20 |
m3/h |
302,40 |
m3/h |
|
250x75 |
0,014 |
75,60 |
m3/h |
100,80 |
m3/h |
126,00 |
m3/h |
151,20 |
m3/h |
201,60 |
m3/h |
252,00 |
m3/h |
302,40 |
m3/h |
352,80 |
m3/h |
|
300x75 |
0,017 |
91,80 |
m3/h |
122,40 |
m3/h |
153,00 |
m3/h |
183,60 |
m3/h |
244,80 |
m3/h |
306,00 |
m3/h |
367,20 |
m3/h |
428,40 |
m3/h |
|
400x75 |
0,023 |
124,20 |
m3/h |
165,60 |
m3/h |
207,00 |
m3/h |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
579,60 |
m3/h |
|
450x75 |
0,026 |
140,40 |
m3/h |
187,20 |
m3/h |
234,00 |
m3/h |
280,80 |
m3/h |
374,40 |
m3/h |
468,00 |
m3/h |
561,60 |
m3/h |
655,20 |
m3/h |
|
500x75 |
0,029 |
156,60 |
m3/h |
208,80 |
m3/h |
261,00 |
m3/h |
313,20 |
m3/h |
417,60 |
m3/h |
522,00 |
m3/h |
626,40 |
m3/h |
730,80 |
m3/h |
|
600x75 |
0,035 |
189,00 |
m3/h |
252,00 |
m3/h |
315,00 |
m3/h |
378,00 |
m3/h |
504,00 |
m3/h |
630,00 |
m3/h |
756,00 |
m3/h |
882,00 |
m3/h |
|
700x75 |
0,040 |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
576,00 |
m3/h |
720,00 |
m3/h |
864,00 |
m3/h |
1008,00 |
m3/h |
|
800x75 |
0,046 |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
662,40 |
m3/h |
828,00 |
m3/h |
993,60 |
m3/h |
1159,20 |
m3/h |
|
1000x75 |
0,058 |
313,20 |
m3/h |
417,60 |
m3/h |
522,00 |
m3/h |
626,40 |
m3/h |
835,20 |
m3/h |
1044,00 |
m3/h |
1252,80 |
m3/h |
1461,60 |
m3/h |
|
200x100 |
0,015 |
81,00 |
m3/h |
108,00 |
m3/h |
135,00 |
m3/h |
162,00 |
m3/h |
216,00 |
m3/h |
270,00 |
m3/h |
324,00 |
m3/h |
378,00 |
m3/h |
|
250x100 |
0,019 |
102,60 |
m3/h |
136,80 |
m3/h |
171,00 |
m3/h |
205,20 |
m3/h |
273,60 |
m3/h |
342,00 |
m3/h |
410,40 |
m3/h |
478,80 |
m3/h |
|
300x100 |
0,023 |
124,20 |
m3/h |
165,60 |
m3/h |
207,00 |
m3/h |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
579,60 |
m3/h |
|
400x100 |
0,031 |
167,40 |
m3/h |
223,20 |
m3/h |
279,00 |
m3/h |
334,80 |
m3/h |
446,40 |
m3/h |
558,00 |
m3/h |
669,60 |
m3/h |
781,20 |
m3/h |
|
450x100 |
0,035 |
189,00 |
m3/h |
252,00 |
m3/h |
315,00 |
m3/h |
378,00 |
m3/h |
504,00 |
m3/h |
630,00 |
m3/h |
756,00 |
m3/h |
882,00 |
m3/h |
|
500x100 |
0,038 |
205,20 |
m3/h |
273,60 |
m3/h |
342,00 |
m3/h |
410,40 |
m3/h |
547,20 |
m3/h |
684,00 |
m3/h |
820,80 |
m3/h |
957,60 |
m3/h |
|
600x100 |
0,046 |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
662,40 |
m3/h |
828,00 |
m3/h |
993,60 |
m3/h |
1159,20 |
m3/h |
|
700x100 |
0,054 |
291,60 |
m3/h |
388,80 |
m3/h |
486,00 |
m3/h |
583,20 |
m3/h |
777,60 |
m3/h |
972,00 |
m3/h |
1166,40 |
m3/h |
1360,80 |
m3/h |
|
800x100 |
0,061 |
329,40 |
m3/h |
439,20 |
m3/h |
549,00 |
m3/h |
658,80 |
m3/h |
878,40 |
m3/h |
1098,00 |
m3/h |
1317,60 |
m3/h |
1537,20 |
m3/h |
|
1000x100 |
0,077 |
415,80 |
m3/h |
554,40 |
m3/h |
693,00 |
m3/h |
831,60 |
m3/h |
1108,80 |
m3/h |
1386,00 |
m3/h |
1663,20 |
m3/h |
1940,40 |
m3/h |
|
200x150 |
0,023 |
124,20 |
m3/h |
165,60 |
m3/h |
207,00 |
m3/h |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
579,60 |
m3/h |
|
250x150 |
0,029 |
156,60 |
m3/h |
208,80 |
m3/h |
261,00 |
m3/h |
313,20 |
m3/h |
417,60 |
m3/h |
522,00 |
m3/h |
626,40 |
m3/h |
730,80 |
m3/h |
|
300x150 |
0,035 |
189,00 |
m3/h |
252,00 |
m3/h |
315,00 |
m3/h |
378,00 |
m3/h |
504,00 |
m3/h |
630,00 |
m3/h |
756,00 |
m3/h |
882,00 |
m3/h |
|
400x150 |
0,046 |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
662,40 |
m3/h |
828,00 |
m3/h |
993,60 |
m3/h |
1159,20 |
m3/h |
|
450x150 |
0,052 |
280,80 |
m3/h |
374,40 |
m3/h |
468,00 |
m3/h |
561,60 |
m3/h |
748,80 |
m3/h |
936,00 |
m3/h |
1123,20 |
m3/h |
1310,40 |
m3/h |
|
500x150 |
0,058 |
313,20 |
m3/h |
417,60 |
m3/h |
522,00 |
m3/h |
626,40 |
m3/h |
835,20 |
m3/h |
1044,00 |
m3/h |
1252,80 |
m3/h |
1461,60 |
m3/h |
|
600x150 |
0,069 |
372,60 |
m3/h |
496,80 |
m3/h |
621,00 |
m3/h |
745,20 |
m3/h |
993,60 |
m3/h |
1242,00 |
m3/h |
1490,40 |
m3/h |
1738,80 |
m3/h |
|
700x150 |
0,081 |
437,40 |
m3/h |
583,20 |
m3/h |
729,00 |
m3/h |
874,80 |
m3/h |
1166,40 |
m3/h |
1458,00 |
m3/h |
1749,60 |
m3/h |
2041,20 |
m3/h |
|
800x150 |
0,092 |
496,80 |
m3/h |
662,40 |
m3/h |
828,00 |
m3/h |
993,60 |
m3/h |
1324,80 |
m3/h |
1656,00 |
m3/h |
1987,20 |
m3/h |
2318,40 |
m3/h |
|
1000x150 |
0,115 |
621,00 |
m3/h |
828,00 |
m3/h |
1035,00 |
m3/h |
1242,00 |
m3/h |
1656,00 |
m3/h |
2070,00 |
m3/h |
2484,00 |
m3/h |
2898,00 |
m3/h |
|
200x200 |
0,031 |
167,40 |
m3/h |
223,20 |
m3/h |
279,00 |
m3/h |
334,80 |
m3/h |
446,40 |
m3/h |
558,00 |
m3/h |
669,60 |
m3/h |
781,20 |
m3/h |
|
250x200 |
0,038 |
205,20 |
m3/h |
273,60 |
m3/h |
342,00 |
m3/h |
410,40 |
m3/h |
547,20 |
m3/h |
684,00 |
m3/h |
820,80 |
m3/h |
957,60 |
m3/h |
|
300x200 |
0,046 |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
662,40 |
m3/h |
828,00 |
m3/h |
993,60 |
m3/h |
1159,20 |
m3/h |
|
400x200 |
0,061 |
329,40 |
m3/h |
439,20 |
m3/h |
549,00 |
m3/h |
658,80 |
m3/h |
878,40 |
m3/h |
1098,00 |
m3/h |
1317,60 |
m3/h |
1537,20 |
m3/h |
|
450x200 |
0,069 |
372,60 |
m3/h |
496,80 |
m3/h |
621,00 |
m3/h |
745,20 |
m3/h |
993,60 |
m3/h |
1242,00 |
m3/h |
1490,40 |
m3/h |
1738,80 |
m3/h |
|
500x200 |
0,077 |
415,80 |
m3/h |
554,40 |
m3/h |
693,00 |
m3/h |
831,60 |
m3/h |
1108,80 |
m3/h |
1386,00 |
m3/h |
1663,20 |
m3/h |
1940,40 |
m3/h |
|
600x200 |
0,092 |
496,80 |
m3/h |
662,40 |
m3/h |
828,00 |
m3/h |
993,60 |
m3/h |
1324,80 |
m3/h |
1656,00 |
m3/h |
1987,20 |
m3/h |
2318,40 |
m3/h |
|
700x200 |
0,107 |
577,80 |
m3/h |
770,40 |
m3/h |
963,00 |
m3/h |
1155,60 |
m3/h |
1540,80 |
m3/h |
1926,00 |
m3/h |
2311,20 |
m3/h |
2696,40 |
m3/h |
|
800x200 |
0,123 |
664,20 |
m3/h |
885,60 |
m3/h |
1107,00 |
m3/h |
1328,40 |
m3/h |
1771,20 |
m3/h |
2214,00 |
m3/h |
2656,80 |
m3/h |
3099,60 |
m3/h |
|
1000x200 |
0,153 |
826,20 |
m3/h |
1101,60 |
m3/h |
1377,00 |
m3/h |
1652,40 |
m3/h |
2203,20 |
m3/h |
2754,00 |
m3/h |
3304,80 |
m3/h |
3855,60 |
m3/h |
|
1000x250 |
0,192 |
1036,80 |
m3/h |
1382,40 |
m3/h |
1728,00 |
m3/h |
2073,60 |
m3/h |
2764,80 |
m3/h |
3456,00 |
m3/h |
4147,20 |
m3/h |
4838,40 |
m3/h |
|
1000x300 |
0,230 |
1242,00 |
m3/h |
1656,00 |
m3/h |
2070,00 |
m3/h |
2484,00 |
m3/h |
3312,00 |
m3/h |
4140,00 |
m3/h |
4968,00 |
m3/h |
5796,00 |
m3/h |
|
1000x400 |
0,307 |
1657,80 |
m3/h |
2210,40 |
m3/h |
2763,00 |
m3/h |
3315,60 |
m3/h |
4420,80 |
m3/h |
5526,00 |
m3/h |
6631,20 |
m3/h |
7736,40 |
m3/h |

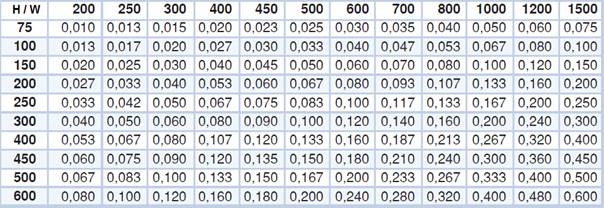

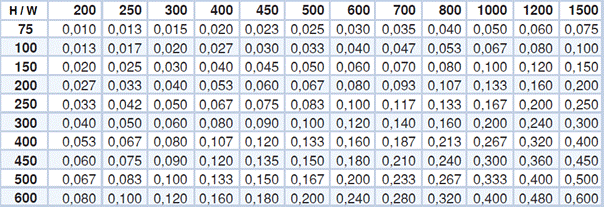

LM1 Efektif Alanlar Ak(m2)
Tablo-1
LM2 Efektif Alanlar Ak(m2)
Tablo-2
LM3 Efektif Alanlar Ak(m2)
Tablo-3

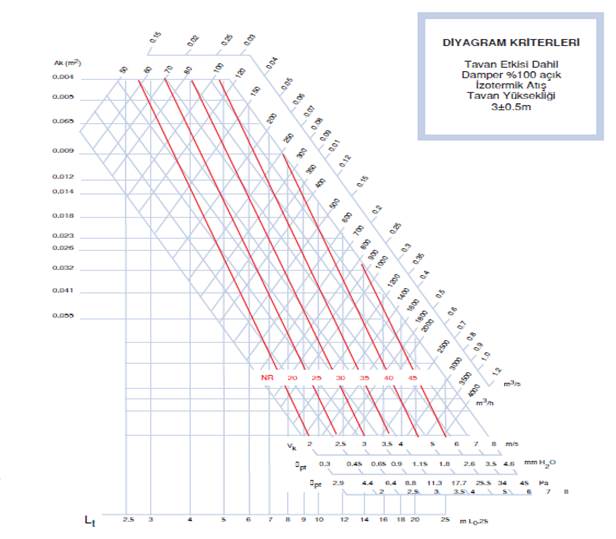

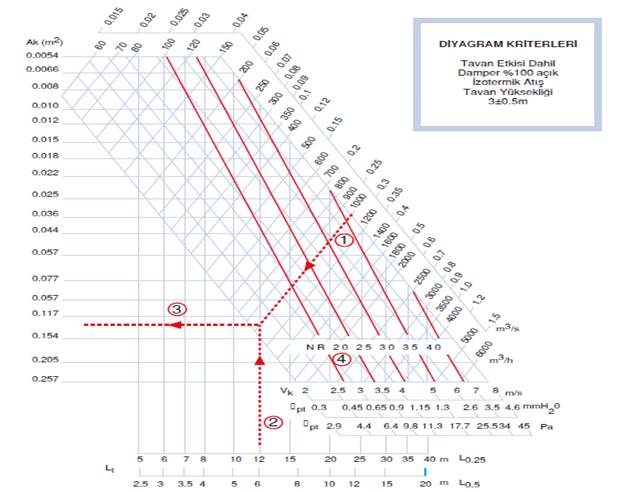

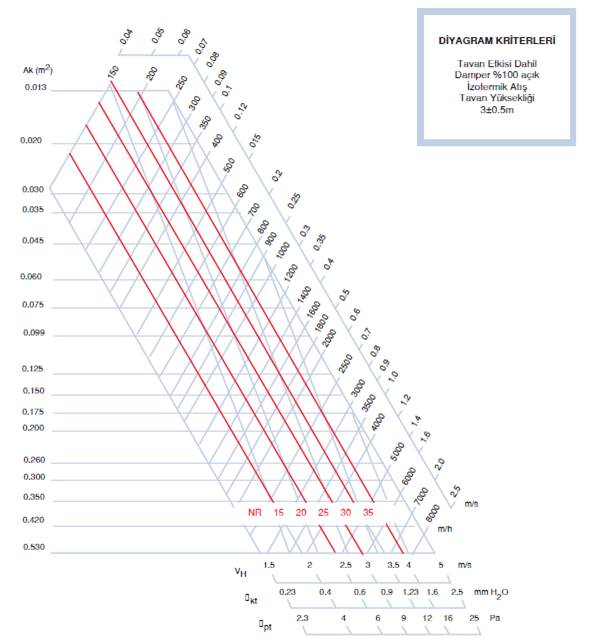

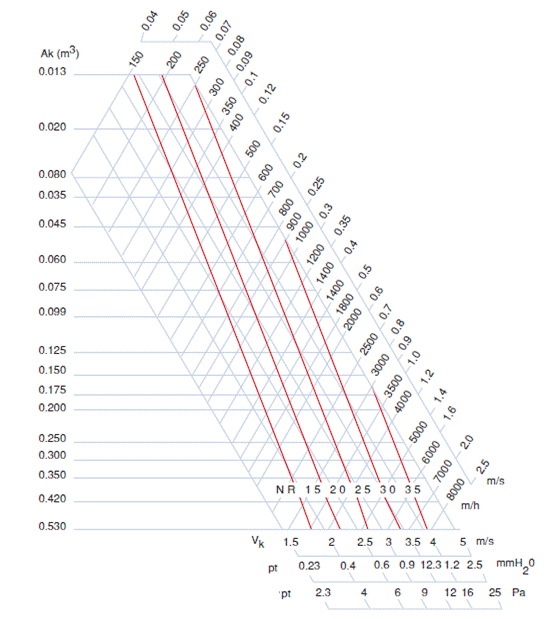

DAĞITICI LM1 SEÇİM DİYAGRAMI
Diyagram-1
TOPLAYICI LM1 SEÇİM DİYAGRAMI
Diyagram-2
DAĞITICI LM2 SEÇİM DİYAGRAMI
Diyagram-3
TOPLAYICI LM2 SEÇİM DİYAGRAMI
Diyagram-4
DAĞITICI LM3 SEÇİM DİYAGRAMI
Diyagram-5
TOPLAYICI LM3 SEÇİM DİYAGRAMI
Diyagram-6

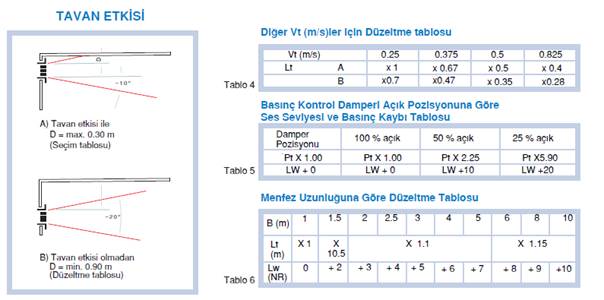

TANIMLAR
ÖRNEK SEÇİM
LM1 , LM2, LM3 HAVA HÜZMESİ DÜŞÜŞ
DİYAGRAMI
Diyagram-7
HAVA HÜZMESİ DÜŞÜMÜ
Açıklama :
Toplam hava hüzmesi düşümü hava hüzmesi merkezi ile hava
hüzmesinin Vt (m/s) değerine ulatığı en düşük nokta arasında ki dikey uzaklıktır.
Toplam hava hüzmesi düşümü iki bileşenden oluşmaktadır.
Ld = Lds + Ldt
1.
İsometrik atışta Lds hava hüzmesinin merkezi ve en
düşük noktası arasındaki dikey mesafedir.
2.
İsometrik olmayan atışta ise Ldt merkezin merkezi ve
hava hüzmesinin merkezi arasındaki dikey mesafedir.
Diyagram-8

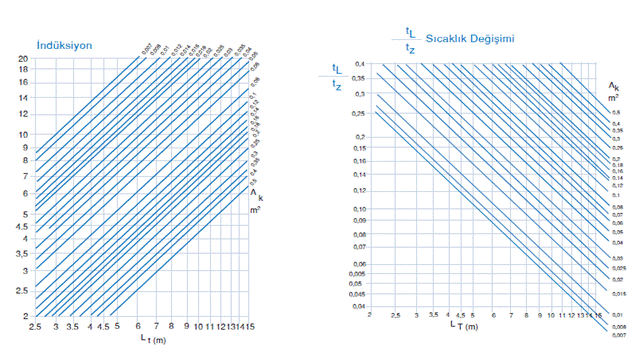

TL / TZ : Sıcaklık Değişimi
|
TL (K) : Oda sıcaklığı ile hava hüzmesi merkez
sıcaklığı arasındaki maksimum sıcaklık farkı |
||
|
Tz (K) : Oda sıcaklığı ile dağıtıcı hava sıcaklığı arasındaki
maksimum sıcaklık farkı |
||
|
I : İnduksiyon |
||
|
i = |
Hava Akımı içindeki toplam hava debisi |
|
|
Toplam
Hava Debisi |
|
|
LM1, LM2,
LM3 LİNEER MENFEZ MONTAJ DETAYI
LM-Y1,
LM-Y2, LM-Y3 YER LİNEER MENFEZ MONTAJ DETAYI
1 - Kör Kasalı Montaj Detayı
2 - Yükseltilmiş Döşeme Montaj Detayı
3 - Yer Tipi Konvektör Üzeri Montaj Detayı
Yaylı Tip Yer Lineer Kanatlı Konvektör Montajı Sabit
Tip Yer Lineer Kanatlı Kovektör Montajı
VİDA MONTAJ
DELİĞİ YERLEŞİMİ
|
W /L |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1500 |
|
100 |
A |
A |
A |
A |
A |
C |
C |
C |
D |
D |
|
150 |
|
A |
A |
A |
A |
C |
C |
C |
D |
D |
|
200 |
|
|
|
B |
B |
C |
C |
C |
D |
D |
|
300 |
|
|
|
|
B |
C |
C |
C |
D |
D |
LM1, LM2,
LM3 LİNEER MENFEZ PLENUM KUTUSU MONTAJ DETAYI
1 - ÜSTTEN
GİRİŞLİ PLENUM KUTUSU MONTAJ DETAYI
2 - YANDAN
GİRİŞLİ PLENUM KUTUSU MONTAJ DETAYI
YER LİNEER
MENFEZ UYGULAMALARI
Yer Lineer Menfez Hava Akış Hüzmesi
Özel Üretim Yer Lineer Menfezler
Titreşim önleyici Plastik Takozlu Sabit Kantlı Yer lineer
Menfezi
LİNEER
MENFEZ SİPARİŞ PARAMETRELERİ
|
LM |
1 |
28 |
PKD |
FB9010 |
VD |
W
300X200 |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
||
|
LM1 Kanat: 1 |
|
|
W:
Boğaz (iç) Ölçüsü |
||||
|
LM2 Kanat: 2 LM3 Kanat: 3 Yer Lineeri : Y1 Yer Lineeri : Y2 Yer Lineeri : Y3 |
|
|
C:
Çerçeve (dış) ölçüsü |
||||
|
|
|||||||
|
17mm Çerçeve : 17mm |
00:
Montajsız |
||||||
|
22mm Çerçeve : 22mm 28mm Çerçeve : 28mm |
VD:
Vidalı Montaj |
||||||
|
32mm Çerçeve : 32mm |
KL:
Klipsli (Mandal) Montaj |
||||||
|
|
ST: Susta
(Yaylı) Montaj |
||||||
|
000: Dampersiz |
00:
Boyasız |
||||||
|
ZKD: Zıt Kanatlı Damper |
EL:
Eloksallı |
||||||
|
PKD: ParalleL Kanatlı Damper |
FB----:
Fırın Boyalı -- Kodu |
||||||
