TANIM:
KPM :Toplayıcı ve Dağıtıcı tip Kare petekli menfezler özel yönlendirici
kanatları ile 12x12mm veya 20x20mm kape petek aralıklı olarak imal
edilmektedirler.
MALZEME :
6063 Ekstrude aluminyum profilden mamul çerçeve ve kare petek iç gövde
UYGULAMA :
KPM Serisi menfezler, büyük miktarda havanın, düşük basınç kayıpları ile;
dağıtıcı ve toplayıcı kanallarda kullanılabileceği gibi dekoratif görünümleri
sayesinde mimari çözümleri için de kullanılabilir.
YÜZEY KAPLAMASI :
·
Standart Kaplama, Natural
aluminyum eloksallı dır.
·
İsteğe bağlı olarak standart
renkler Ral 9010-9016 ve diğer renklerde
elektrostatik toz boyalı olarak imal edilebilir.
MONTAJ :
·
Standart olarak menfez çevresinde
4 mm çapında açılan havşalı deliklerden vida ile montajı yapılır.
·
Çerçevede delik istenmediği
durumlarda; Mandallı (klips) ve Yaylı (Susta) sistem kullanılmaktadır.
AKSESUARLAR :
·
İstenildiği takdirde, toplanacak
hava miktarını ayarlamak için damper ilavesi mümkündür.
PKD: Paralel Kanatlı Damper
ZKD: Zıt Kanatlı Damper
·
PK: Plenum Kutusu
·
KK. Kör Kasa
·
EU3, EU4, EU5 Tip filtreli.
STANDART ÖLÇÜLER :
W :
100-150-200-250-300-350-400-450-500-550-600-650-700-750-800-900-1000-1100-1200
H :
100-150-200-250-300-350-400-450-500-550-600-650-700-750-800-900-1000
* Bu ölçülerin herhangi bir
konbinasyonu veya ara ölçüleri yapılabilir.
ÇERÇEVE TİPLERİ :
32mm Çerçeve 22mm
Çerçeve
TEKNİK RESİMLER :
Petek Ölçüleri :
Kare Petek Menfezler:

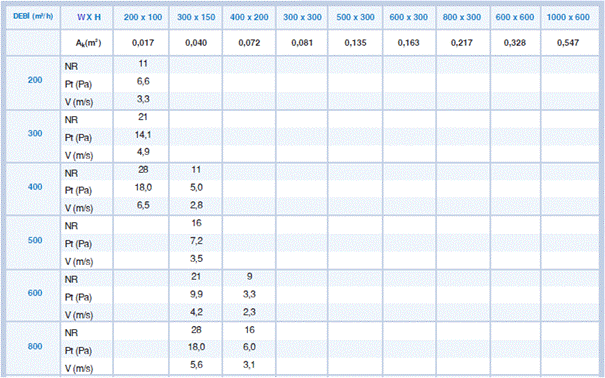

KARE PETEK
MENFEZ HIZLI SEÇİM TABLOSU
Qk(m3/h) = Hava
Debisi Vk(m/s) = Çıkış Hızı
Ak(m2) = Efektif Alan Pt(Pa)
= Basınç Kaybı *
Bütün ölçüler mm cinsinden dir.
KARE PETEK
TOPLAYICI MENFEZ SEÇİM DİYAGRAMI:
Diyagram-1
Tablo-1
Tablo-2
KARE PETEK
MENFEZ EFEKTİF ALANLARI
KPM
12x12mm Efektif Alanı Ak(m2)
Tablo-3
KPM
20x20mm Efektif Alanı Ak(m2)
Tablo-4
ÖRNEK
SEÇİM
KARE PETEK
MENFEZ MONTAJ ŞEKLİ :
1- Vidalı Montaj Detayı 2 - Gizli Kör Kasalı Mandal (klips)
Montaj Detayı

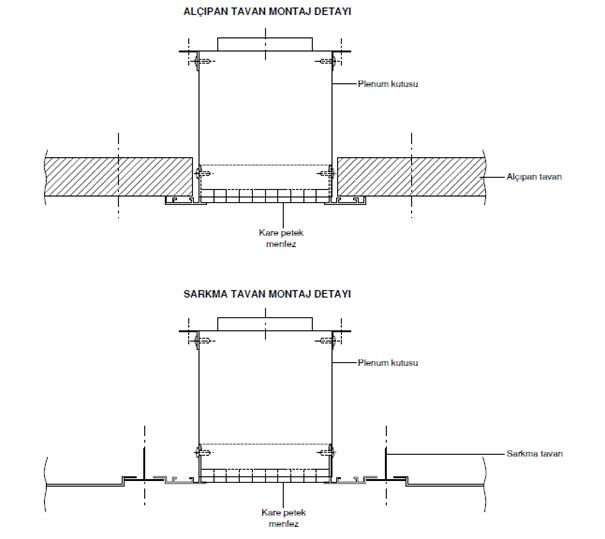

Kare Petek
Menfezin Plenum Kutusuna Montaj Şekli :
KARE
PETEK MENFEZ SİPARİŞ PARAMETRELERİ:
|
KPM - 12 |
PL |
22 |
000 |
FB9010 |
SM |
B
400X400 |
|
|
|
|
|
|
|
|
||
|
12mm Aralıklı |
|
|
|
|
|
|
|
|
22mm
Aralıklı |
|
|
|||||
|
|
|
B: Boğaz
Ölçücü |
|||||
|
|
|
C:
Çerçeve Ölçüsü |
|||||
|
00: Aksesuarsız |
00:
Montajsız |
||||||
|
FL: Filtreli |
VD:
Vidalı Montaj |
||||||
|
PL: Plenum Kutulu |
KL:
Klipsli (Mandal) Montaj |
||||||
|
22mmÇerçeve = 22mm |
ST: Susta
(Yaylı) Montaj |
||||||
|
32mm Çerçeve = 32mm |
|||||||
|
000: Dampersiz |
00:
Boyasız |
||||||
|
ZKD: Zıt Kanatlı Damper |
EL:
Eloksallı |
||||||
|
PKD: ParalleL Kanatlı Damper |
FB----:
Fırın Boyalı -- Kodu |
||||||
