TRANSFER MENFEZİ · GMC Menfez









TANIM:

TRM : Transfer menfezi “V” şeklinde kanatları,çerçevesi, ayarlanabilir karşı çerçevesi ile imal edilir.

.

MALZEME :

6063 Ekstrude aluminyum profilden mamul çerçeve ve kanatlar.



UYGULAMA :

TRM serisi menfezler mekanlar arasındaki basınç farkından yaralanarak hava transferinde kullanılabilir ve 30 mm ve 69mm arasındaki kalınlıkdaki duvar veya kapılara uygulanabilir.

Genellikle kapı üzerine monte edilmektedir.



YÜZEY KAPLAMASI :

·         Standart Kaplama, Natural aluminyum eloksallı dır.

·         İsteğe bağlı olarak standart renkler Ral 9010-9016 ve  diğer renklerde elektrostatik toz boyalı olarak imal edilebilir.



MONTAJ :

·         Standart olarak menfez çevresinde 4 mm çapında açılan havşalı deliklerden vida ile montajı yapılır.

·         Çerçevede delik istenmediği durumlarda; Yaylı (Susta) sistem kullanılmaktadır.



















STANDART ÖLÇÜLER:



W : 100-150-200-250-300-350-400-450-500-550-600-650-700-750-800-900-1000-1100-1200



H  : 100-150-200-250-300-350-400-450-500-550-600



* Bu ölçülerin herhangi bir konbinasyonu veya ara ölçüleri yapılabilir.



ÇERÇEVE TİPLERİ :

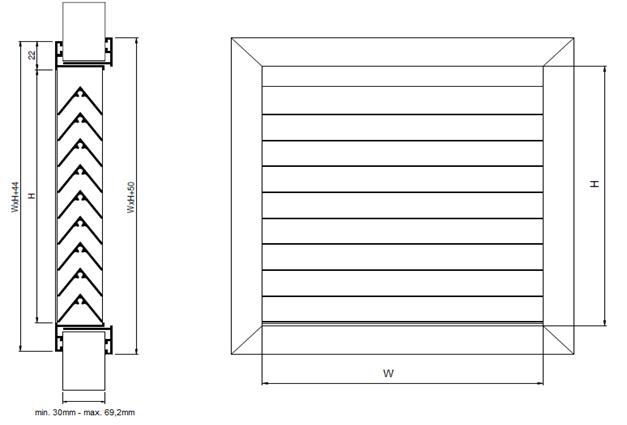

TEKNİK RESİMLER:



                     TRANSFER MENFEZ HIZLI SEÇİM TABLOSU





Qv (m3/h): Hava debisi  , Ak (m2) : Efektif alan  , Vk (m/s) : Çıkış Hızı ,  Pt (Pa) : Basınç Kaybı



* Bütün ölçüler mm cinsindendir

* WxH bogaz ölçüsüdür

* W: Uzunluk H: Yükseklik

TRANSFER MENFEZ SEÇİMİ



TRANSFER MENFEZ  EFEKTİF ALANI



Tablo-1



SEÇİM DİYAĞRAMI



Diyagram-1

SEÇİM ÖRNEĞİ







MONTAJ DETAYI



VİDALI MONTAJ DETAYI







TRANSFER MENFEZ SİPARİŞ PARAMETRELERİ



TRM

22

FB9010

VD

W 400X300























W: Boğaz Ölçüsü



C: Çerçeve Ölçüsü









00: Montajsız

22: Çerçeve = 22mm

VD: Vidalı Montaj





00: Boyasız

EL: Eloksallı



FB----: Fırın Boyalı -- Kodu
