TANIM:
ŞK : Şaft kapağı,yapı üzerindeki elektrik ve mekanik tesisatlarınızı
güvenli ve dekoratif bir şekilde gizleyerek koruma imkanı sağlar. Olası bir
yangın anında tesisat şaftları baca etkisi yaparak yangının üst zonlara hızlıca
ilerlemesine olanak sağlarken, tesisat şaft kapağı kullanımı gerek mahalde
oluşan yangınların tesisatlara, gerekse tesisat şaftlarında oluşabilecek
yangınların kullanım mahallerine ulaşmasını engeller.
MALZEME :
Sabit dış çerçevesi Aluminyum ve hareketli iç çerçevesi, eğilme ve
burkulmaya mukavemetli galvaniz malzemeden imal edilmektedir.
UYGULAMA :
ŞK Serisi kontrol kapakları, Yangına
Dayanıklı Şaft Kapağı tüm fonksiyonelliğinin yanısıra, 90 dakika boyunca
yangının yayılma alanını en az seviyede tutar ve insanların güvenli bölgelere kaçışını sağlar.
Duman ve ısı, yangında zarar veren iki temel unsurdur ve Şaft Kapağı bu
unsurlara maruz kalınmasına izin vermez.
YÜZEY KAPLAMASI :
·
Standart Kaplama, Natural
Galvaniz Saç dır.
·
İsteğe bağlı olarak standart Ral
9010-9016 ve diğer renklerde elektrostatik toz boyalı olarak imal edilir.
MONTAJ :
·
Standart olarak menfez çevresinde
4 mm çapında açılan havşalı deliklerden vida ile montajı yapılır.
·
Çerçevede delik istenmediği durumlarda;
Mandallı (klips) veya içten gizli vidalı sistem kullanılmaktadır.
AKSESUARLAR:
·
İstenildiği takdirde Kapak
İzoleli ve İzolesiz yapılabilmektedir.
·
Aç-Kapa Mekanizması Otomatik çıt
çıt mekanizmalı, Mandallı (klips), Anahtarlı (üçgen, Kilitli) , Menteşeli tip
yapılabilmekte dir.
STANDART ÖLÇÜLER:
W : 400-450-500-550-600-650-700-750-800 mm
H :
400-450-500-550-600-650-700-750-800-900-1000-1100-1200-1300-1400 mm
* Bu ölçülerin herhangi bir
konbinasyonu veya ara ölçüleri yapılabilir.

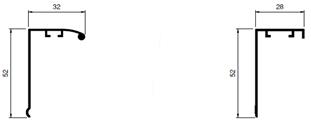

ÇERÇEVE TİPLERİ:
TEKNİK RESİMLER:
Menteşeli İzolesiz Şaft
Kapağı Menteşeli
İzoleli Şaft Kapağı
MONTAJ
ŞEKLİ:

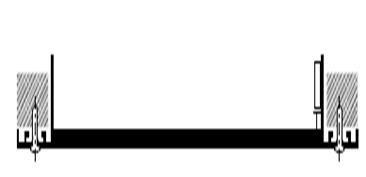

1- Çerçeve Yüzeyinden Vidalı Montaj Detayı
2 – Çerçeve İçinden Gizli Montaj Detayı

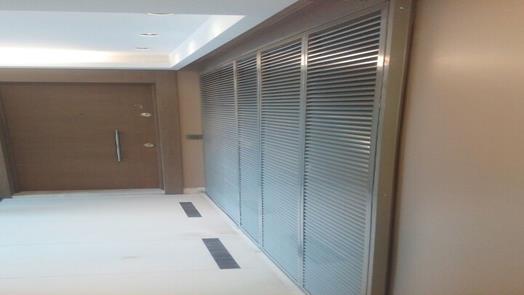

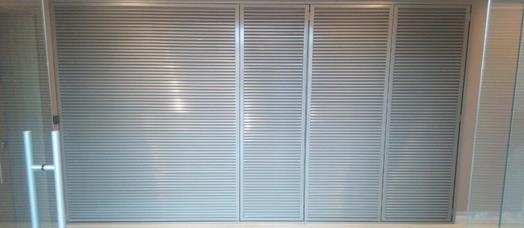

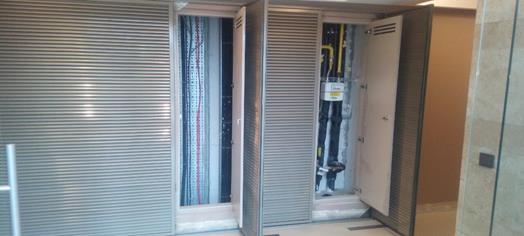

UYGULAMA
ÖRNEKLERİ:
KİLİT
TİPLERİ
ŞAFT
KAPAĞI SİPARİŞ PARAMETRELERİ:
|
ŞK |
O |
45 |
00 |
RAL9010 |
VD |
B
400X400 |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
B: Boğaz
Ölçücü |
|||||
|
|
|
C:
Çerçeve Ölçüsü |
|||||
|
O: Otomatik Çıtçıtlı |
00:
Montajsız |
||||||
|
M:
Menteşeli |
VD: Çerçeve Yüzeyinden Vidalı Montaj |
||||||
|
A: Kilitli Anahtarlı Ü: Üçgen Anahtarlı |
GVD: Çerçeve İçinden Vidalı Montaj |
||||||
|
22mmÇerçeve = 22mm |
KL:
Klipsli (Mandal) Montaj |
||||||
|
32mm Çerçeve = 32mm 45mm Çerçeve = 45mm |
|||||||
|
00: İzolesiz Kapak |
00:
Boyasız |
||||||
|
İZ: İzoleli Kapak |
EL:
Eloksallı |
||||||
|
RAL----:
Fırın Boyalı RAL Kodu |
|||||||
